시스템비계 설치 - 수원 권선구 곡반초등학교

안녕하세요 오늘은 수원 권선구에 위치한 곡반 초등학교 시스템비계 및 동바리 설치 현장을 소개해 드리려고 합니다!

건물 외벽 및 옥상 증축으로 인한 공사기 때문에 비계뿐만 아니라 동바리 및 낙하물방지망 등 작업 소요시간이

꽤 오래 걸린 현장이었습니다

사진에서 보시다시피 트러스를 설치하여 차량 이동에 불편함이 없게끔 설치를 해드렸고 외벽 작업에 있어 안전 및 편의를 위하여 워킹 타워까지 설치를 한 모습입니다.

트러스 TR - 54

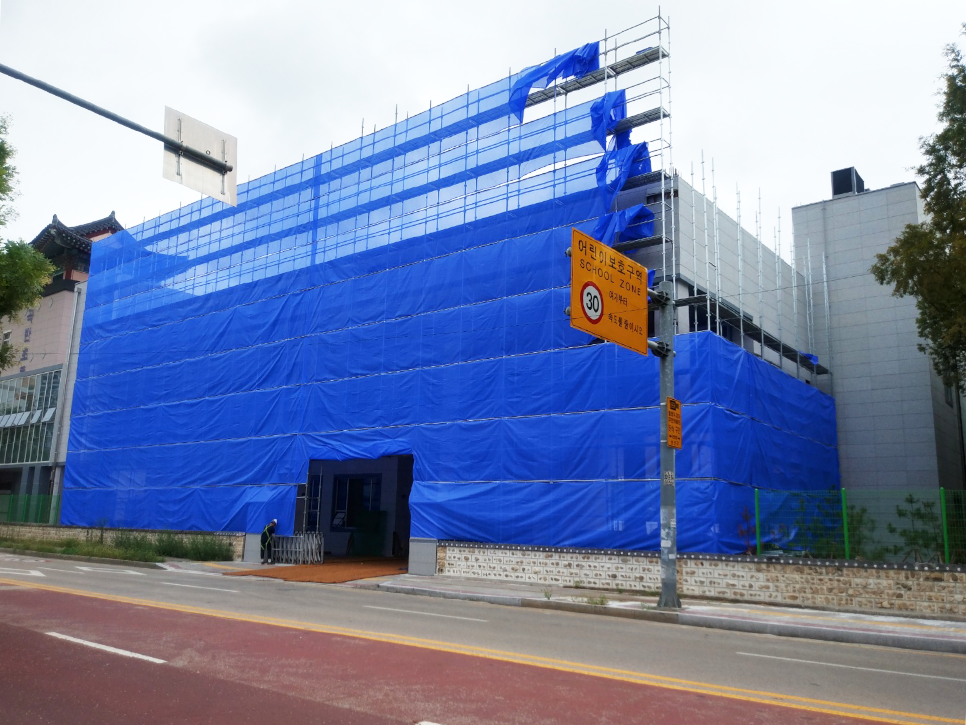

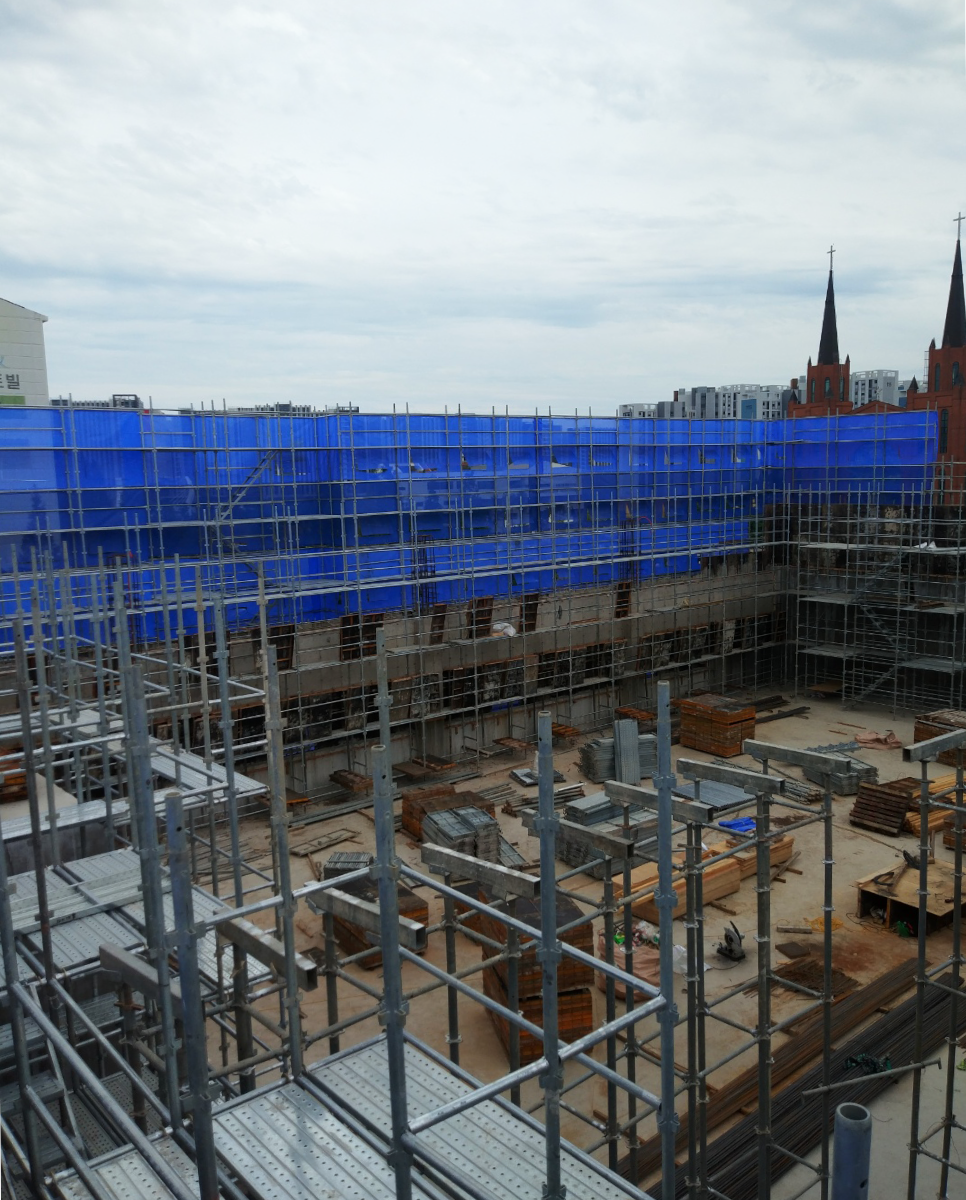

전면부 비계 설치 및 수직망(PVC)시공 모습입니다 건물 외벽 높이가 꽤 높은 현장이었기에 층마다 촘촘히 벽이음 시공을 했으며 보행자들의 안전을 위해 안전망을 설치해가며 작업을 진행했습니다.

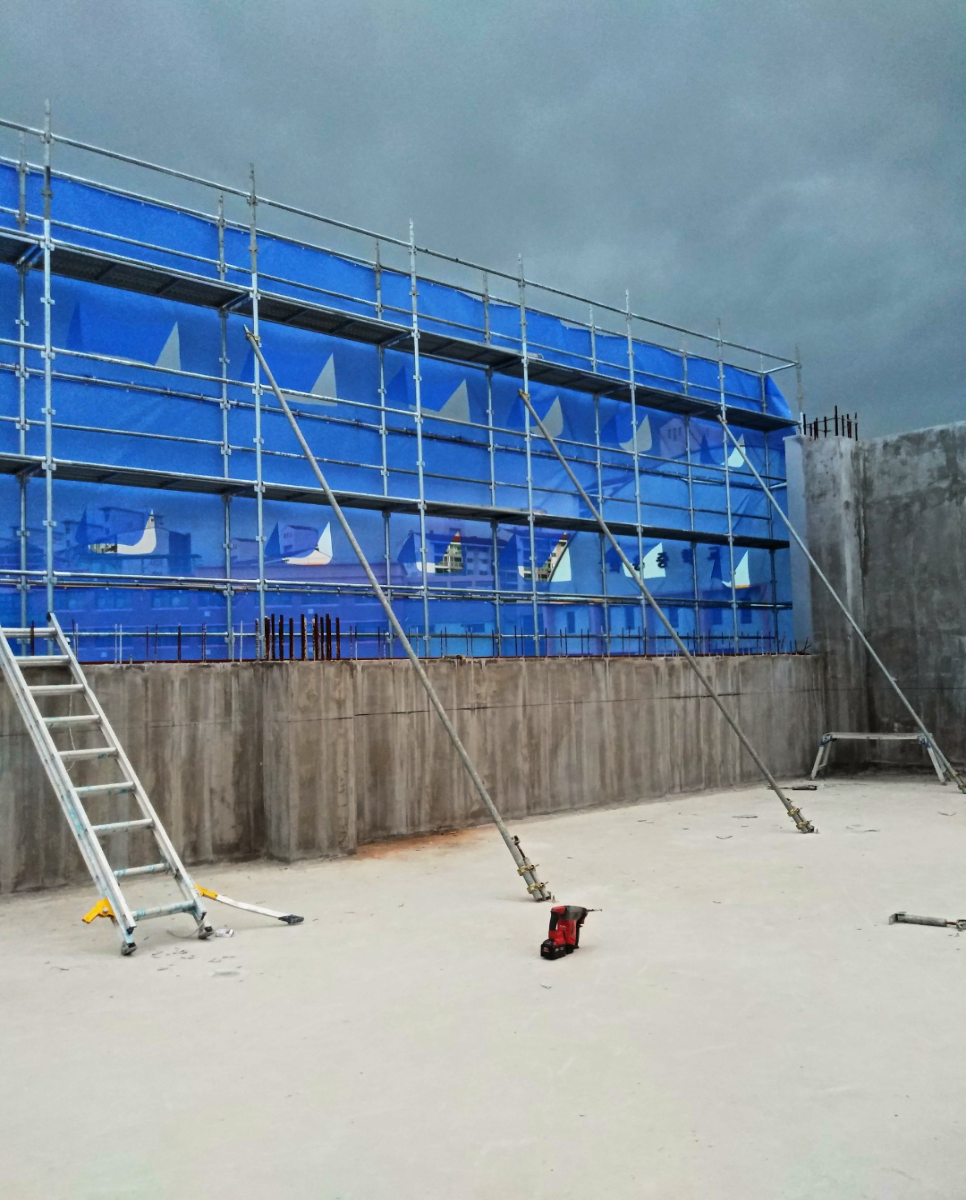

옥상 증축 공사이므로 외부 비계를 기존 외벽에서 2단 더 올린 상태이며 벽이음을 잡아줄 수 있는 벽이 없는 관계로 땅을 이용하여 지지대(기리바리)를 시공한 모습입니다.

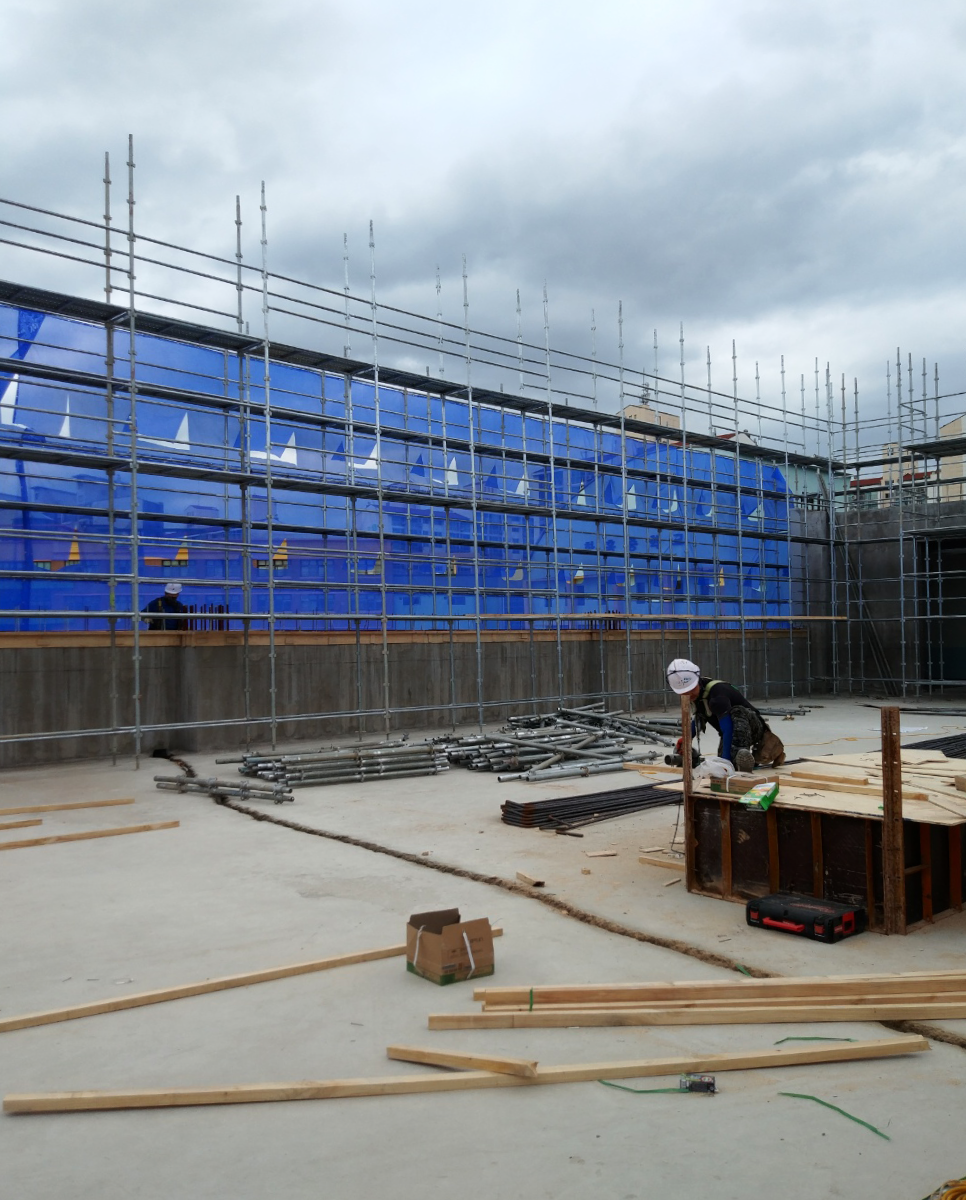

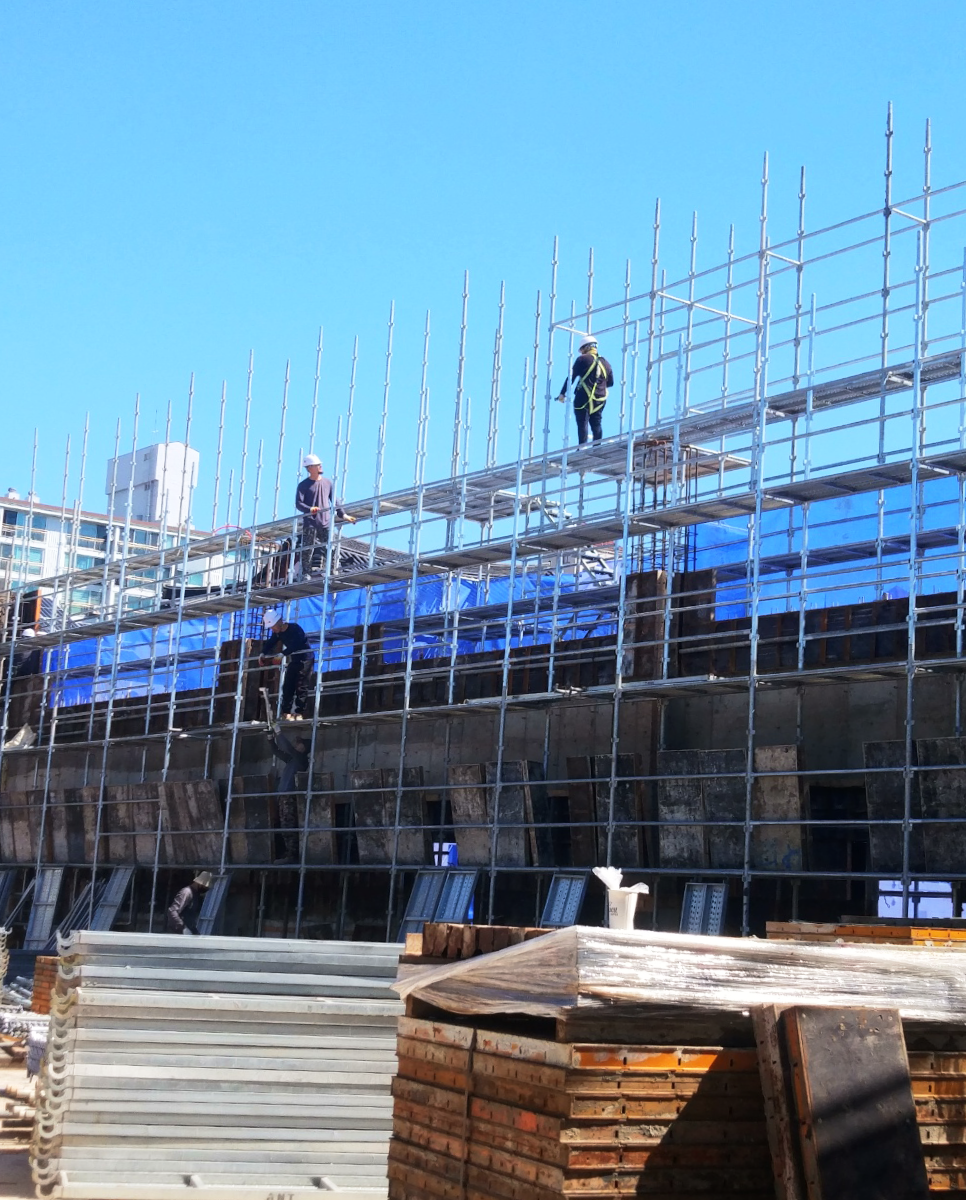

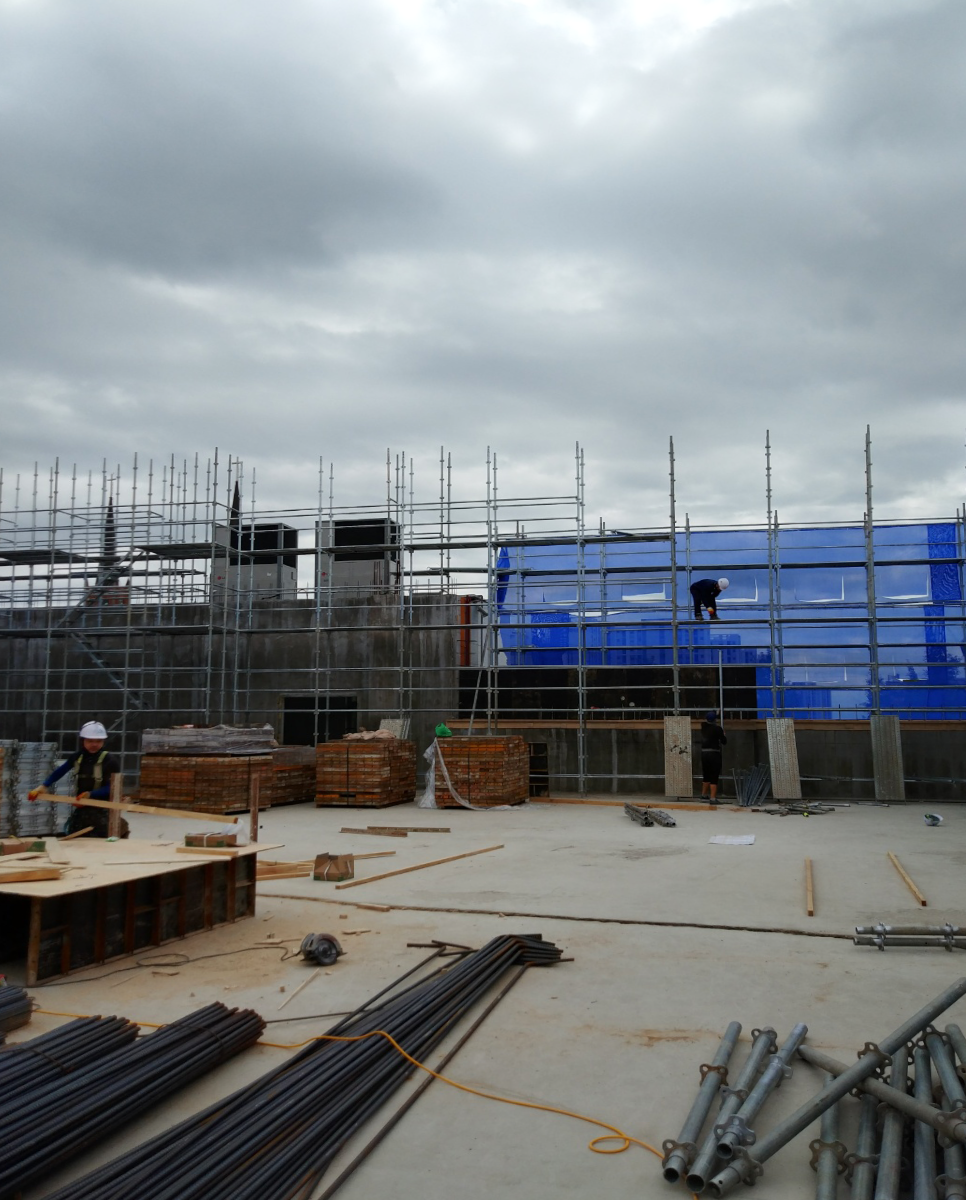

내부 비계를 설치하고 있는 모습입니다 사전에 현장 실사와 도면을 꼼꼼하게 체크한 후 작업에 임하고 있기 때문에 큰 문제 없이 작업이 진행되었습니다^^

타 공정들과의 작업이 겹치다 보면 이동 동선뿐만 아니라 다른 문제들이 많이 생기곤 하는데 이를 사전에 방지하기 위하여

현장과의 소통 및 조율들을 통해 미연에 방지하고 있습니다.

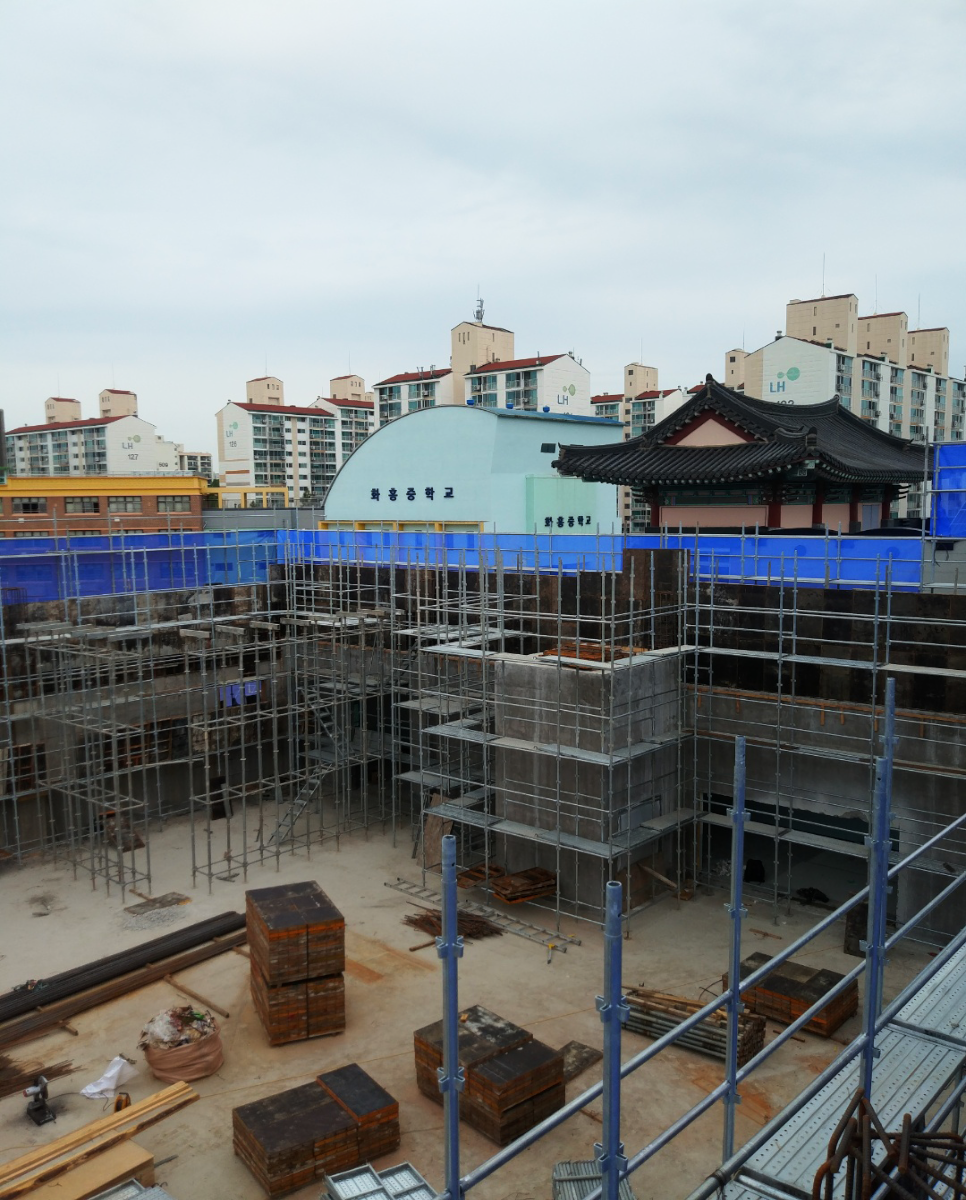

거푸집을 설치 하기 위해서 내부비계를 설치한 후 완성된 모습입니다.

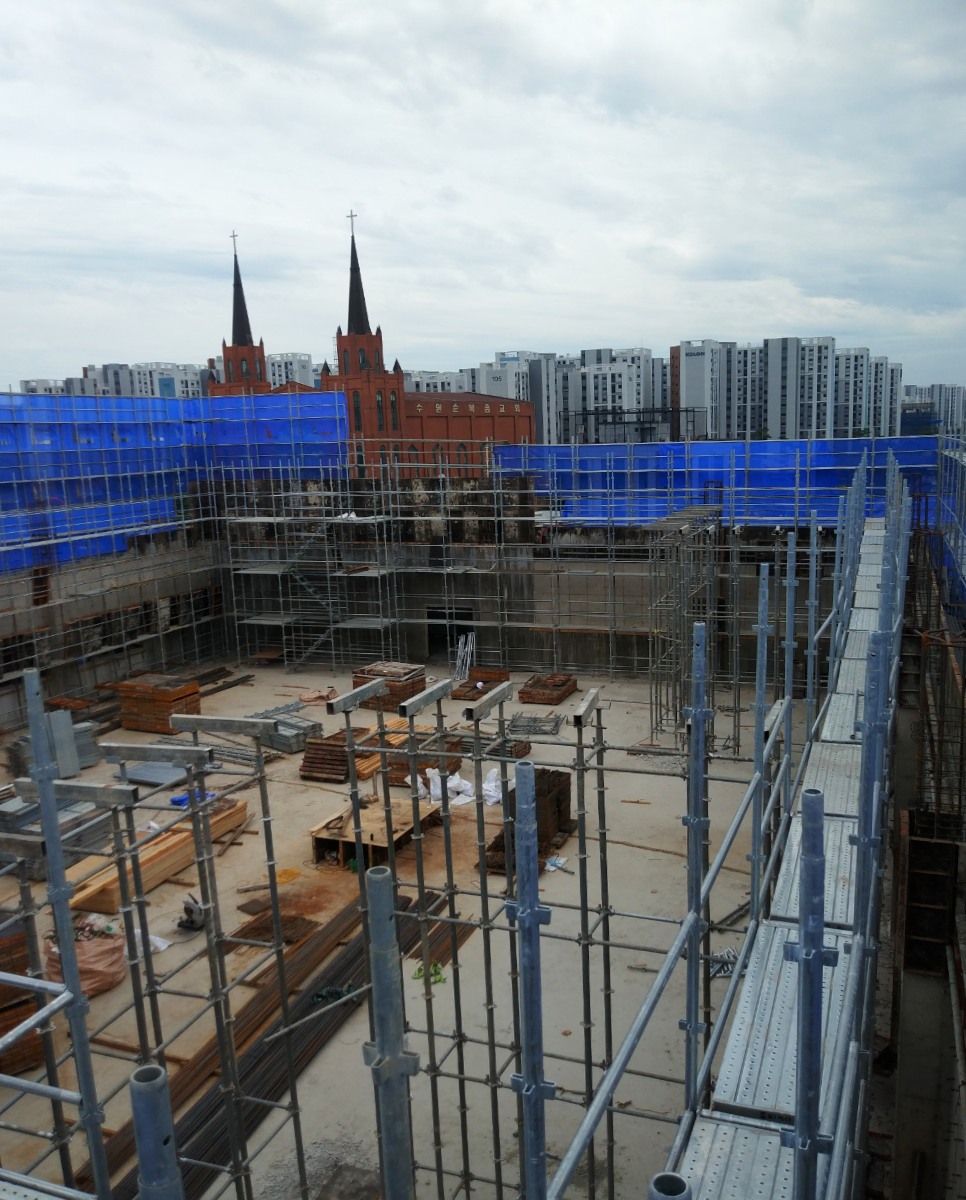

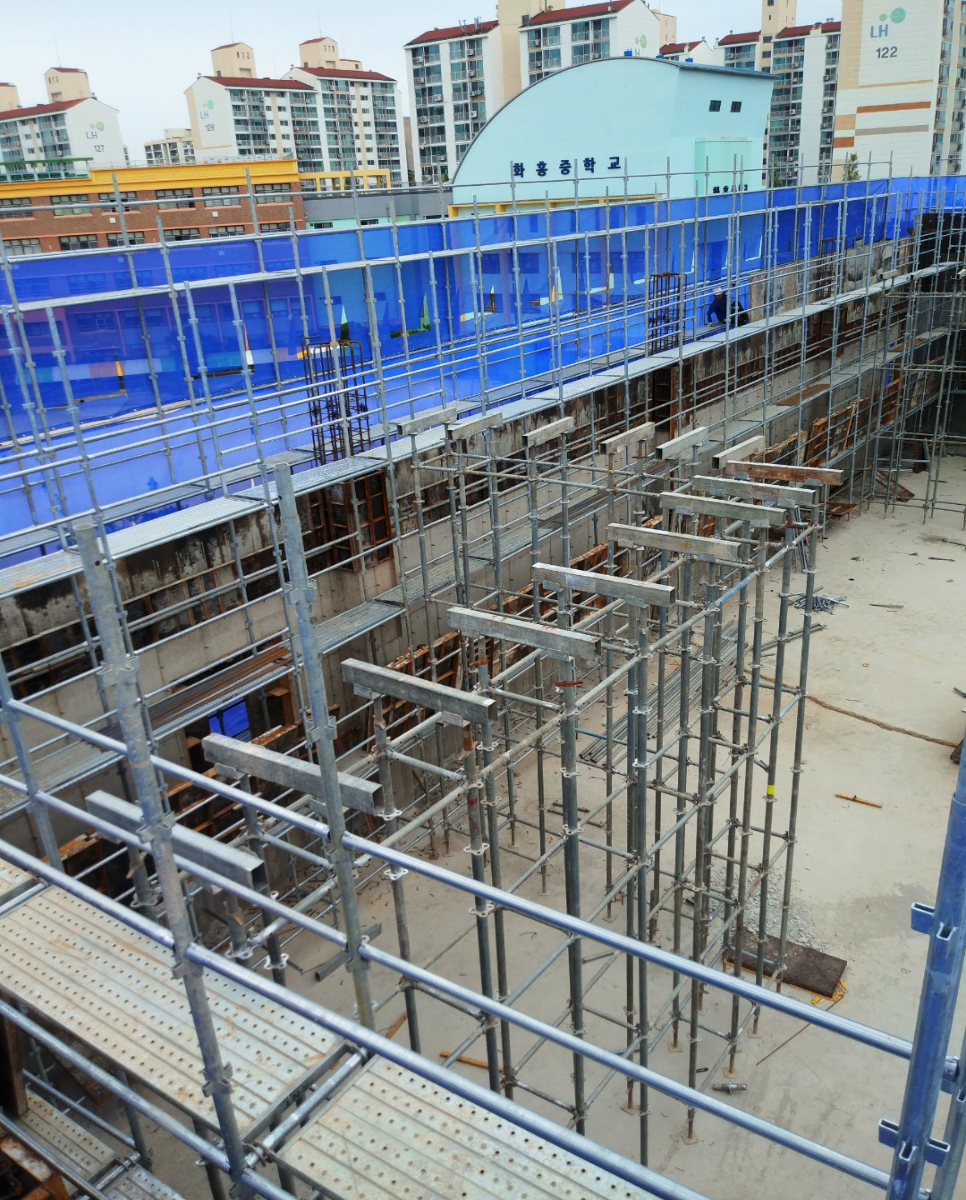

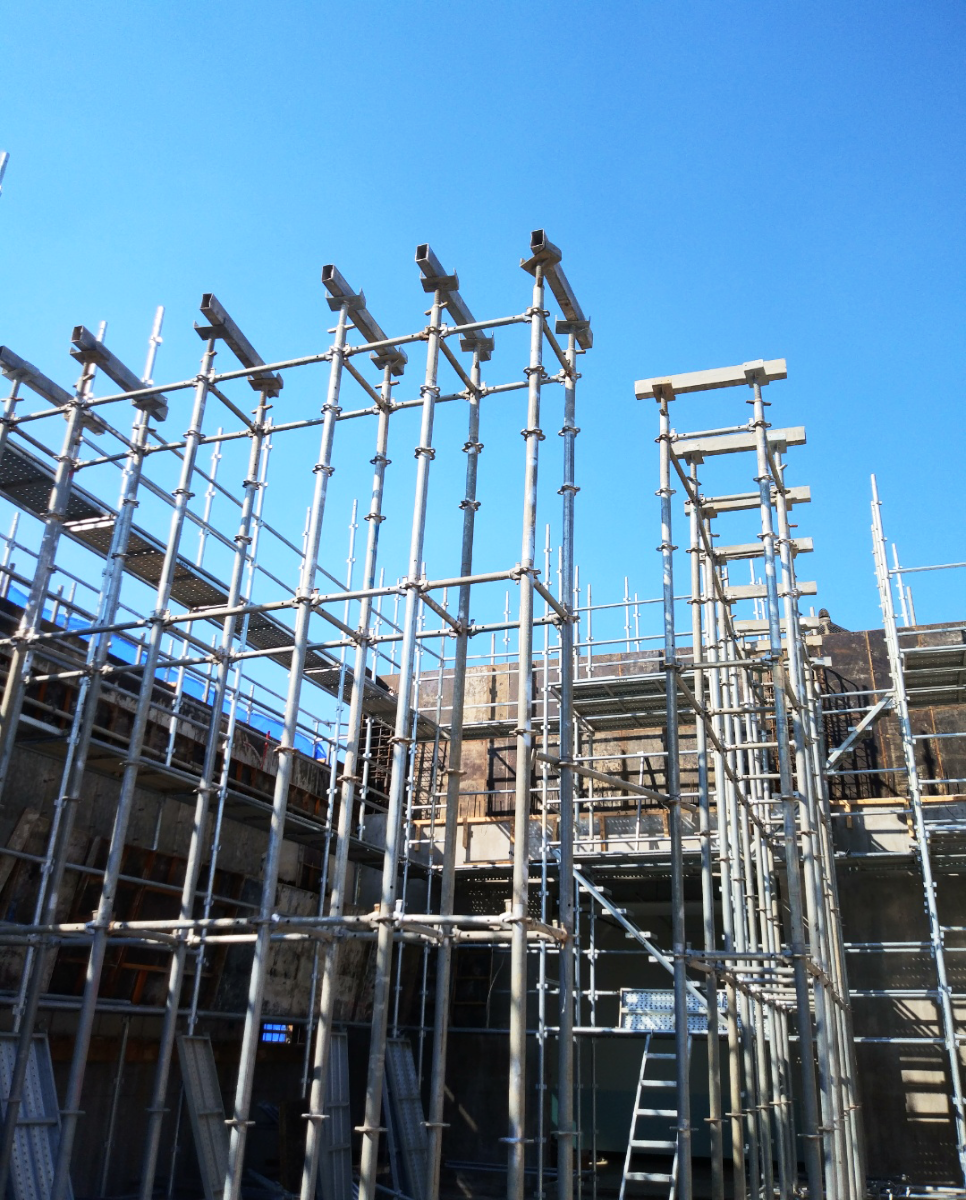

시스템 동바리 설치 모습입니다 층고가 4.2M를 초과할 경우 필수로 설치를 해야 하며, 보가 있을 경우에는 바닥의 높이가

4.2M를 넘어갈떄 설치해야 합니다.

간단한 설치 순서로는

1. 하부 설치

2. 수직재 설치

3. 상부 마감 작업

4. 멍에 재 설치

5. 타설 및 점검 작업

시스템 동바리 또한 비계와 같이 시공 전에 도면 과 구조검토서를 설계한 후 그에 맞게 설치에 들어가야 합니다.

신재 자재와 국가인증을 받은 안전한 자재들로만 시공에 들어가고있으며 시공 전에 설계도면/시공,작업 계획서를 통해

원청과 충분한 협의 후에 작업에 임하고 있습니다.
